STAGE BOX

Stage Box





La linea di stage box per la gestione dei segnali audio è interamente realizzata su circuito stampato per facilitare gli eventuali cambi di configurazione del sistema senza dover eseguire alcuna saldatura al cablaggio. Infatti ogni modulo di 8 canali è collegato agli altri moduli di ingresso o di uscita ed al modulo Matrix tramite un collegamento flat avendo sempre la stessa piedinatura, che permette quindi di collegare o scollegare i moduli SB08 e impostare lo stage box come desiderato.

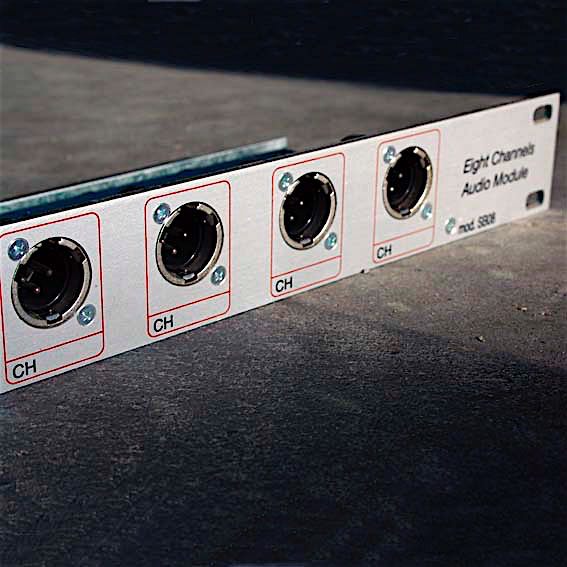

Cod.SB08M. Modulo 8 canali per uscite bilanciate realizzato su circuito stampato ed interfacciabile con SB08F, Matrix e SB08T tramite un solo collegamento cavo “flat”.

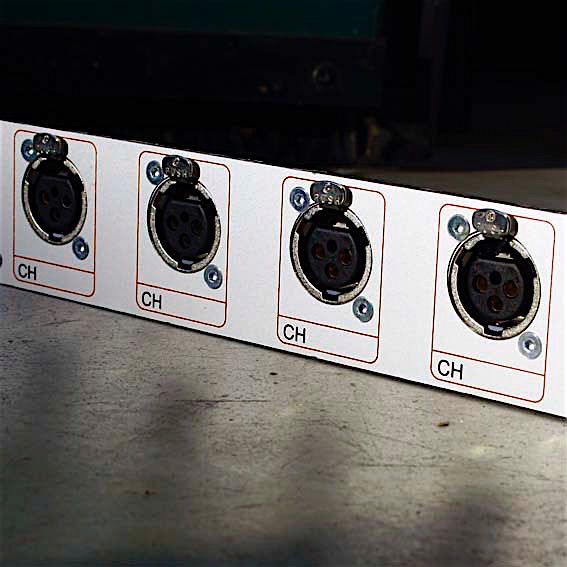

Cod.SB08F. Modulo 8 canali per ingressi bilanciati microfonici e linea, realizzato su circuito stampato ed interfacciabile con SB08M, Matrix e SB08T tramite un solo collegamento con cavo “flat”.

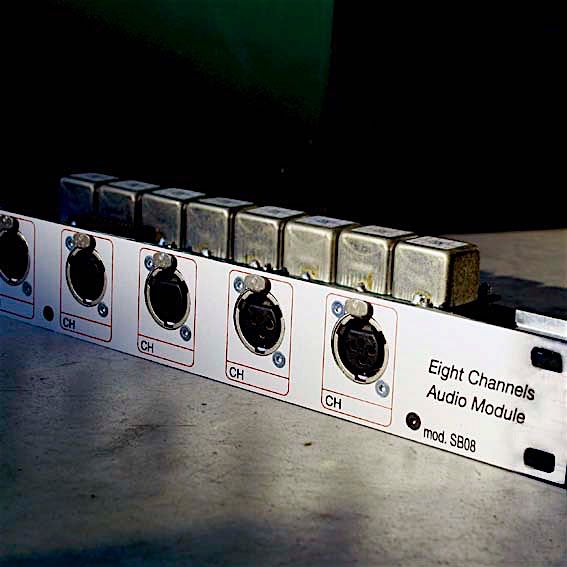

SB08F con modulo 8 canali con trasformatori 1:1  per splittaggio segnale, dimensionabile secondo la specifica e lunghezza del cavo multipolare impiegato.I trasformatori sono con isolamento al mumetal con la possibilità di un alto segnale in ingresso e ottima banda di frequenza passante.
